Pour réaliser des panoramiques par assemblage de qualité, il
est indispensable de positionner la pupille d'entrée (point nodal)
de l'appareil dans l'axe de
rotation du trépied.
Voir Schéma expliquant
le phénomène d'un mauvais positionnement du point nodal ici
| . |
Prise de vues |
Assemblage panoramique
|
Commentaires |

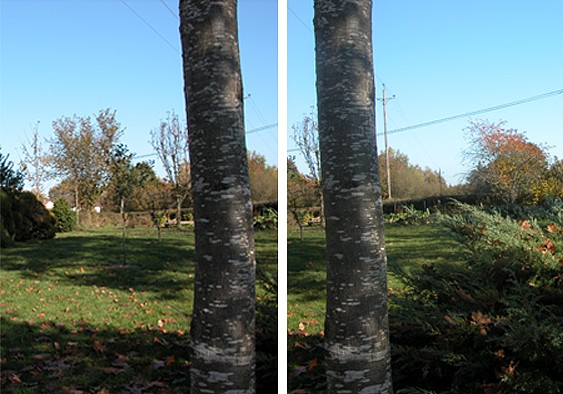

SANS montage
de recalage du point nodal
|
|
|
Lors de la prise de vues, le poteau électrique situé
derrière l'arbre disparait sur la photo de droite. L'assemblage
fait apparître de nombreux fantômes. Remarquez l'arbuste à la
droite de l'arbre central.
|

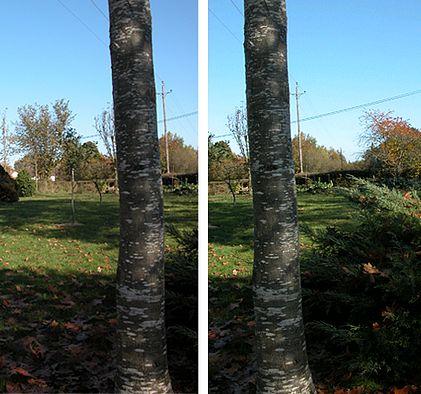

AVEC montage
de recalage du point nodal
|
|
|
Lors de la prise de vues, le poteau électrique
situé derrière l'arbre reste positionné à l'identique
sur les deux photos. L'assemblage est parfait. |

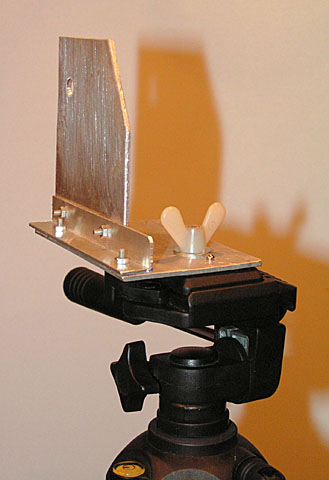

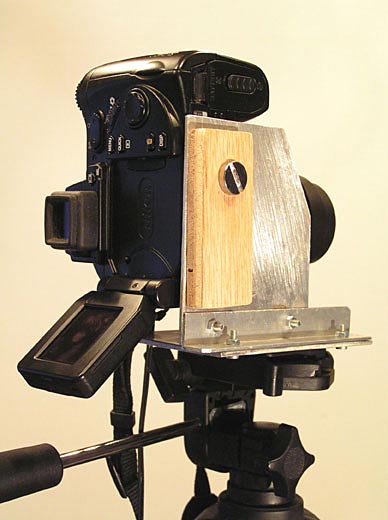

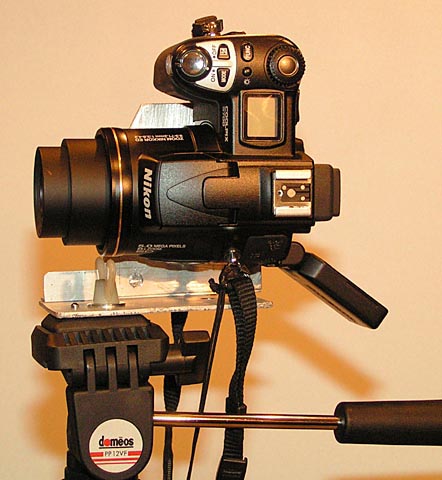

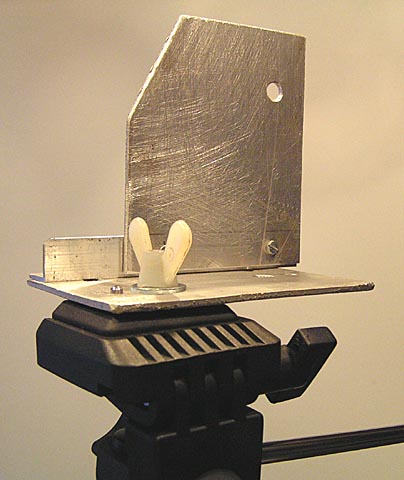

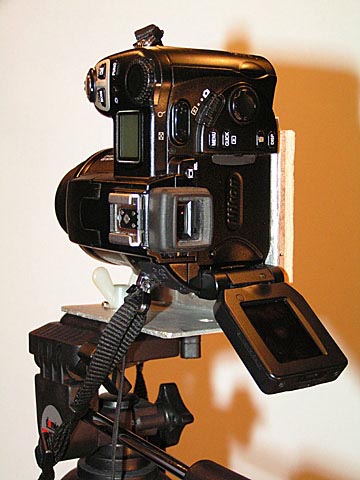

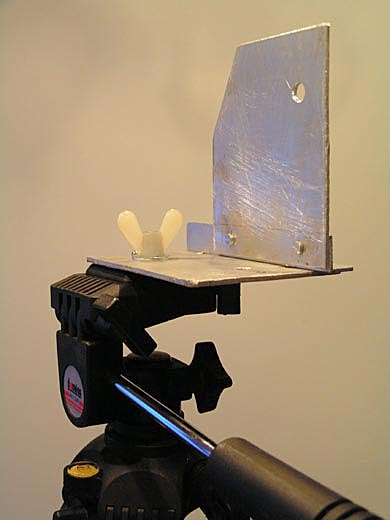

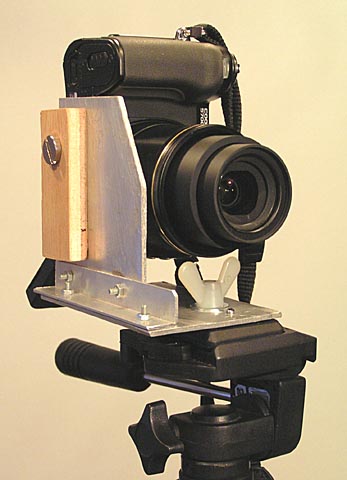

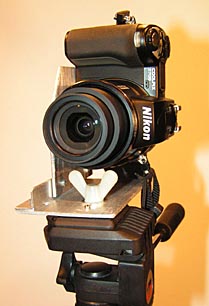

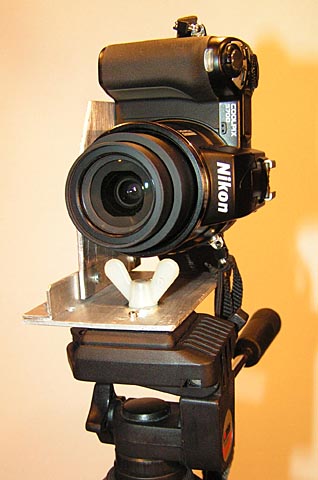

Ci-dessous, un montage à confectionner pour positionner
correctement le point nodal du Nikon Coolpix 5700 sur l'axe de rotation d'un
trépied..
Rappel : la position du point nodal varie en fonction
du zoom utilisé, mais se positionne toujours dans l'axe de l'objectif
DETAILS TECHNIQUES :
(les cotes sont en mm)

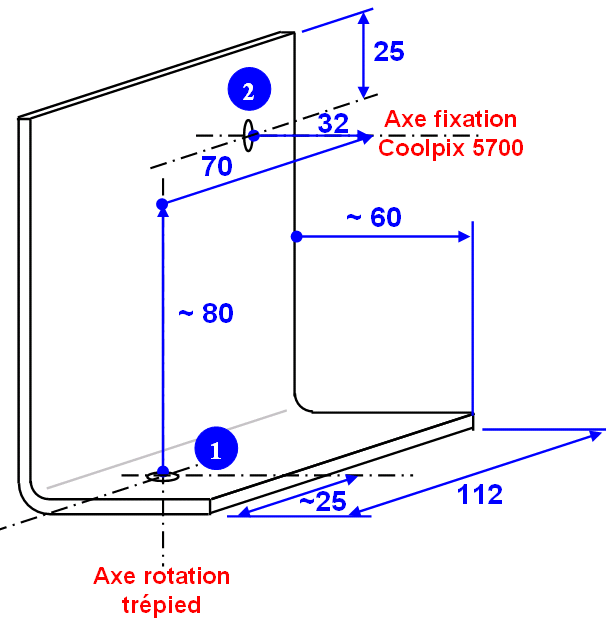

- Se munir d'une plaque d'alluminium de 3 d'épaisseur
(180 x 112), ainsi que les vis de fixation.
- Effectuer un pliage de 90° (à respecter, important) à environ
60 mm du bord
- Percer le trou (1) d'un diamètre équivalent à la vis de fixation de votre
trépied, il est
impératif de respecter la cote de 32 par
rapport à la face intérieure verticale (cette
cote permettra de positionner l'axe de l'objectif sur l'axe de rotation
du trépied. Je
conseille une cote de 25 par rapport au bord, afin de générer une surface
d'assise
correcte
de la plaque sur le trépied (à voir en fonction du model de trépied).
- Il est temps de percer le trou (2), pour cela il faut respecter impérativement la
cote de 70 en partant du trou (1) afin de positionner la
pupille d'entrée (point nodal) de l'appareil sur l'axe de rotation du trépied.
Je conseille une hauteur de 80 par rapport à la surface intérieure horizontale
afin de laisser passer les doigts pour manipuler les boutons de flash, de
qualité
d'images
et autres...
- Pour pouvoir évacuer la carte et la batterie sans problème,
couper le bord supérieur de la surface verticale à 25.
